Serie Monocanal y Vortex

Serie Monocanal y Vortex

SKU: BOPR0003 Categoría: Marca:

Descripción

ELECTROBOMBA SUMERGIBLE
PARA AGUAS RESIDUALES Serie Monocanal y Vortex
CARACTERÍSTICAS TÉCNICAS-Bombas sumergibles.
-Motor cerrado con baño de aceite.
-Protección IP-68, aislamiento clase F.
-Eje en acero inoxidable AISI 420.
-TornillerIa en acero inoxidable AISI 304.
-Carcasa, tapa de motor, cuerpo de bomba y turbina en fundición gris G-25.
-Cierre mecánico del cuerpo de bomba en carburo de silicio.
-Cierre mecánico de la cámara de aceite en cerámica-grafito.
-Temperatura máxima del agua en trabajo continuo 40º C y en trabajo intermitente 80º C.
-Profundidad máxima de inmersión 20 m.
-Ph del líquido bombeado de 6 a 11 .
-Densidad del líqu1do no superior a 1100kg/m3.
-Se suministran con 10 m. de cable eléctrico.

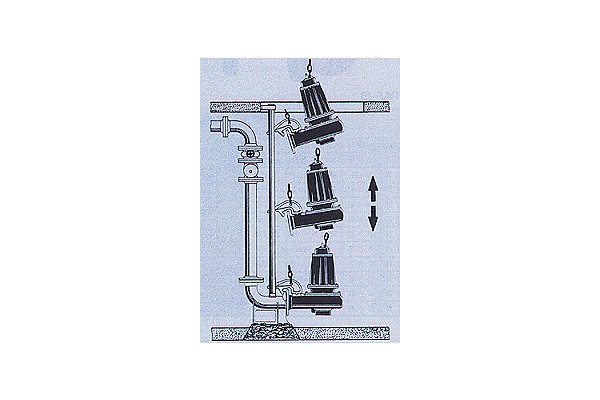

-Bajo demanda todos los modelos pueden suministrarse con zócalo de acoplamiento.

APLICACIONES

-Electrobombas sumergibles especialmente indicadas para la evacuación de aguas residuales o fecales con contenido de sólidos en suspensión. Asimismo por su construcción y diseño son insustituibles en el sector civil, industrial y sanitario.

Serie Monocanal a 2.900 r.p.m.
Modelo C.V. Corriente Tensión V Ø Salida Caudal en m³/h Altura manométrica en m.c.a.
2 4 8 10 12 14 16 18 20 22 24 26 28 32
AT 65 C 235 1,5 trifásica 220/380 65 37 33 20 12 8 6 0,6
AT 65 C 236 2 trifásica 220/380 65 45 40 28 18 12 9 7 1,8
AT 65 C 237 3 trifásica 220/380 65 60 50 40 32 27 21 15 10 6 3
AT 80 C 246 4 trifásica 220/380 80 72 66 58 47 38 26 11 5
AT 80 C 247 5,5 trifásica 220/380 80 90 85 72 64 55 43 30 22 15 6
AT 80 C 250 7,5 trifásica 380/660 100 84 73 69 64 57 46 37 25 15 7 2
AT 100 C 237 10 trifásica 380/660 100 129 114 105 75 69 66 63 60 50 36 24 6

Serie Monocanal a 1.450 r.p.m.
Modelo C.V. Corriente Tensión V Ø Salida Caudal en m³/h Altura manométrica en m.c.a.
2 4 6 8 9 11 13 14 18 20 24 28 32 36
AT 65 C 241 1 trifásica 220/380 65 78 51 20
AT 65 C 242 1,5 trifásica 220/380 65 96 73 43 3
AT 80 C 243 2 trifásica 220/380 80 108 84 60 31 16
AT 80 C 244 3 trifásica 220/380 80 112 96 75 55 43 17
AT 80 C 245 4 trifásica 220/380 80 108 91 74 63 42 15
AT 100 C 255 5,5 trifásica 220/380 100 219 184 150 120 105 70 50 20
AT 100 C 256 7,5 trifásica 380/660 100 279 235 199 181 129 104 92 18
AT 150 C 260 10 trifásica 380/660 150 261 243 226 208 180 160 154 92 67 27
AT 150 C 262 15 trifásica 380/660 150 282 270 255 238 226 219 169 129 69 30
AT 150 C 263 20 trifásica 380/660 150 279 264 252 244 202 180 129 79 39 3

Serie Vortex a 1.450 r.p.m.
Modelo C.V. Corriente Tensión V Ø Salida Caudal en m³/h Altura manométrica en m.c.a.
1 2 4 6 7 8 9 10 11 14 16 18 20 24
VT 65 C 341 1 trifásica 220/380 65 42 30 12
VT 65 C 342 1,5 trifásica 220/380 65 50 37 21 13 4
VT 80 C 343 2 trifásica 220/380 80 46 43 36 25 19 10
VT 80 C 344 3 trifásica 220/380 80 54 46 34 28 22 14 6
VT 80 C 345 4 trifásica 220/380 80 73 58 51 42 33 22 12
VT 100 C 355 5,5 trifásica 220/380 100 151 124 94 79 61 45 22
VT 100 C 356 7,5 trifásica 380/660 100 157 145 133 120 108 92 77 22
VT 100 C 360 10 trifásica 380/660 100 180 166 154 142 132 105 79 40
VT 100 C 362 15 trifásica 380/660 100 205 194 186 165 140 120 91 55
VT 100 C 363 20 trifásica 380/660 100 199 169 139 108 11
